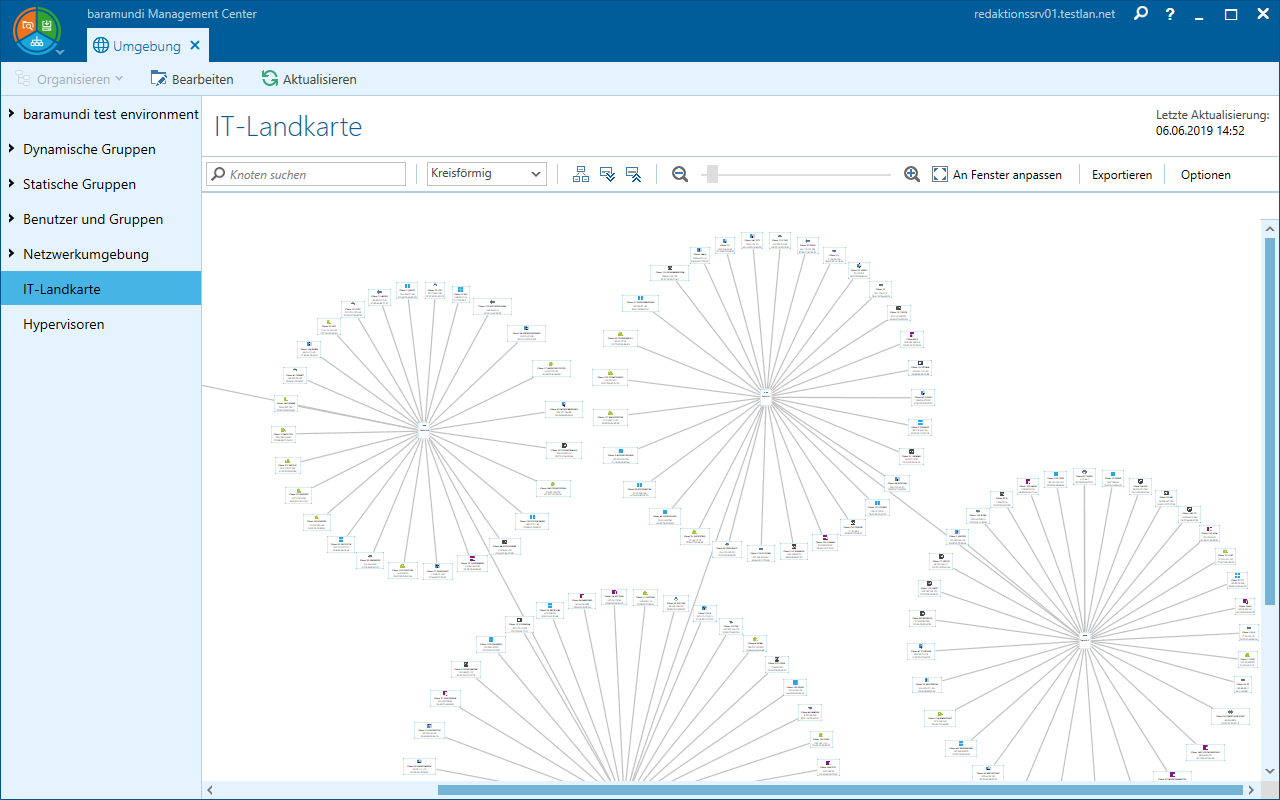

Die Netzwerklandkarte zeigt die Netzwerkgeräte (SNMP) und ihre Verbindungen in Ihrer Umgebung. Die Geräte ermitteln Sie mithilfe eines Netzwerkscans, zu definieren unter Inventur > SNMP > Profile (Übersicht). Der Scan benötigt ein SNMP-Profil, in dem Sie die IP-Bereiche festlegen, die Sie scannen möchten.
Aktionen
|
Aktion |
Beschreibung |
|---|---|
|
Aktualisieren |
IT-Landkarte mit aktuellen Daten neu laden |
|
Geräte aus-/einblenden |
Verbundene Geräte des gewählten Switches aus-/einblenden |
|
Geräte URL öffnen |
Die am Gerät geöffnete URL im Standardbrowser öffnen |
Elemente
|
Information |
Beschreibung |
|---|---|
|
Letzte Aktualisierung |
Datum und Uhrzeit der letzten Aktualisierung der Ansicht |
|
Modus |
STP: Es wird nur STP verwendet STP & FDP: Es wird nur STP + FDB-basierter Modus verwendet |
|
Element |
Beschreibung |
|---|---|
|
Filter |
Filtern nach Hostname, IP und MAC |
|
Layout-Stil |
Struktur für Anzeige festlegen: Kreisförmig oder Sternförmig |
|
Anordnung zurücksetzen |
Elemente neu anordnen |
|
Alle verbundenen Geräte ein-/ausblenden |
Alle verbundenen Geräte ein-/ausblenden |
|
Zoom |
Größe der Ansicht beliebig anpassen |
|
An Fenster anpassen |
Größe der Ansicht an Fensters anpassen |
|
Exportieren |
IT-Landkarte exportieren im Format pdf, svg oder vsdx |
|
Optionen |
Beschreibung |
|---|---|
|
Ports anzeigen |
An Verbindung Port anzeigen, an denen das Gerät angeschlossen ist |
|
Verbindungstyp anzeigen |
An Verbindungen den Verbindungstyp anzeigen FDB (Forwarding Database): speichert die gelernten MAC-Adressen und die Ports, an denen die MAC-Adressen gelernt wurden STP (Spanning Tree Protocol): verhindert Netzwerkschleifen, identifiziert eine aktive Verbindung zwischen den Netzwerken und blockiert automatisch alle anderen Verbindungen |
|
Blockierte Verbindungen anzeigen |
Blockierte Verbindungen als gestrichelte rote Linie anzeigen |
|
Zeige nicht verwaltete Geräte |
Unbekannte Geräte anzeigen, deren IP-Adresse bei einem SNMP-Scan ausgelesen wurden |
